CAHIER TECHNIQUE

Allumage

1) Descriptif

2) Entretien

3) Avance à l'allumage

4) Correspondance de diverses bougies

L'allumage du moteur DKW se compose de trois circuits indépendants qui chacun comporte un rupteur, un condensateur, une bobine.

L' ensemble distributeur se trouve à l'avant du moteur. Il est entraîné par le vilebrequin et tourne par conséquent à la même vitesse que celui-ci.

A l'intérieur de la poulie d'entraînement est logé le dispositif d'avance automatique.

Il s'agit d'un système centrifuge qui ajuste l'avance à l'allumage en fonction de la vitesse de rotation du moteur. Il n'y a pas d'avance à dépression.

Nous avons là une application directement inspirée de la technique motocycliste, ce qui n'est pas étonnant si l'on se souvient que les premiers moteurs DKW étaient en fait des groupes propulseurs de moto. ( 2 cylindres )

Notons que certains 3 cylindres 2 temps font appel à un distributeur " delco" pour commander l'allumage. Ce sont les moteurs SAAB et IFA.

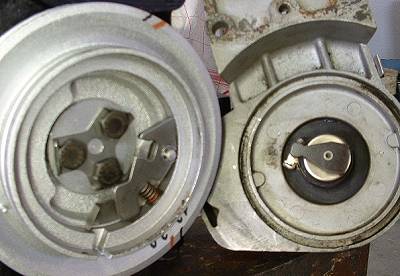

Le boîtier distributeur est ici séparé du bloc moteur. Les flèches indiquent le point de liaison entre la masselote d'avance centrifuge ( à gauche ) et le doigt d'entraînement de la came du distributeur ( à droite ). Si par suite d'usure il y a trop de jeu entre ces 2 pièces, le réglage précis de l'allumage devient impossible.

On voit également les 3 condensateurs fixés au dos de la platine d'allumage



TRAVAUX D'ENTRETIEN:

Selon les prescriptions d'époque, l'allumage doit être contrôlé tous les 5000 km, ( point d'avance et écartement des contacts ) et les rupteurs sont à changer après 20'000 ou 25'000 km. A cette occasion, il s'agit de graisser légèrement les linguets de rupteurs et le doigt d'entraînement ( graisse spéciale haute température ).

Les bougies quant à elles sont à décrasser et la distance d'électrode ajustée à 0.5 - 0.6 mm.

CONTRÔLE DE L'AVANCE A L'ALLUMAGE

Le tableau suivant indique les valeurs en mm avant le PMH pour les différents moteurs. Notez qu'il s'agit du point d'allumage avec avance centrifuge activée. Le contrôle proprement dit peut se faire de 2 façons:

 Statique, la méthode classique avec lampe témoin. Pour cela, il faut agir simultanément sur la came en la tournant dans le sens horaire au moyen d'un outil à insérer dans les fentes frontales. Une petite plaque de tôle peut faire l'affaire. On doit alors sentir la résistance du ressort de rappel de l'avance automatique.

  En marche, au moyen de la lampe stroboscopique. Dans ce cas, le moteur doit être accéléré à plus de 3500 t/min afin que l'avance automatique soit activée.

Quelle que soit la méthode utilisée, il faut préalablement repérer précisément les points d'allumage de chaque cylindre en faisant un marquage sur la périphérie de la poulie. Pour cela, on utilisera un comparateur (instrument de mesure précis) que l'on installe tour à tour à la place des 3 bougies, et une pointe à tracer . Seul le moteur F102 dispose de ces indications dès l'origine.



Type

Avance en mm.



Type

Avance en mm.

F91

4

Junior 750

3

F93

3

Junior 800

2.5

1000

3

F12

3

1000 S

2.5

F12 roadst.

3

1000 Sp

2.5

F102

2.5 à 2.8

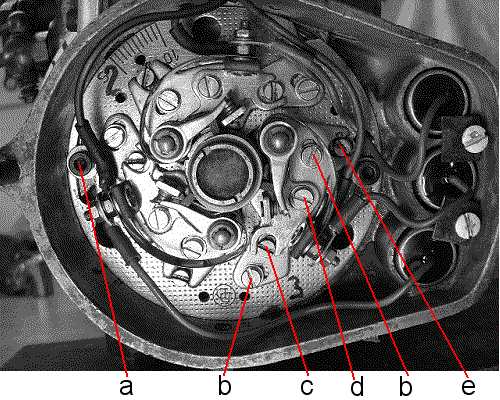

PLATINE D'ALLUMAGE


a) Vis de fixation partie mobile du rupteur
b) Excentrique réglage écartement
c) Vis de fixation de la platine avec réglage de l'avance pour les 3 cylindres simultanément
d) Vis de fixation de la base des rupteurs
e) Excentrique positionnement des rupteurs

Les chiffres blancs sur fond noir indiquent la correspondance avec les 3 cylindres



REGLAGE DU POINT D'ALLUMAGE



 Ajuster tous les rupteurs à l'écartement de 0.4 mm au moyen des vis et excentriques a) et b). Pour cela, il est plus commode de déposer le distributeur et de travailler à l'établi

 Avec les vis et excentriques d) et e), disposer le rupteur du cylindre No2 au milieu de sa course de réglage. Serrer les vis d) de ce rupteur.

 Installer le distributeur sur le moteur, ajuster le point d'allumage du cylindre No 2 en se servant uniquement des vis c)

 Régler le point d'allumage des cylindres 1 puis 3 à l'aide des vis et excentriques d) et e) de chacun de ces rupteurs

 Assurer le serrage de toutes les vis.

 Re-contrôler le point d'allumage de chaque cylindre.

Ces opérations ne sont pas difficiles en soi. Mais l'emplacement du distributeur oblige à travailler inconfortablement au travers d'une trappe aménagée dans le pare-chocs !
Dès lors, il est préférable de planifier ce travail au garage que d'être contraint à une entreprise de dépannage au bord de la route!

CORRESPONDANCE DE DIFFERENTES BOUGIES
SELON L'INDICE THERMIQUE

BOSCH
(ancien)

BOSCH
(nouveau)

BERU

CHAMPION

NGK

NIPP-DENSO

M95 (chaude)

M10A

18-10 AU



M145

M8A

18-8 AU



M175

M7A

18-7 AU

K9

A6

M17

M225

M5A

18-5 AU

UK 10

A7

M22

M240 (froide)

M4A



A8

M24S

Préconisation Auto-Union: Bosch M225 ou équivalent


Les pages du cahier technique sont publiées avec le précieux concours de spécialistes Auto-Union DKW.
